ОСМОТРОВАЯ КАНАВА JBR 10 БЕЗ СВЁРТЫВАЮЩЕЙСЯ ШТОРЫ – ЛЕГКОВЫЕ АВТОМАШИНЫ

КОМПЛЕКСНОЕ ПРЕДЛОЖЕНИЕ – ПРОЕКТ, ПРОИЗВОДСТВО, ПОСТАВКА, МОНТАЖ

Все нами поставляемые осмотровые канавы предназначенные для станций технического осмотра легковых автомашин вполне в соответствии с Постановлением Но. 302/2001 Министерства транспорта. Осмотровые канавы аттестованны Машиностроительным испытательным институтом и они в согласии с Постановлением Правительства Но. 176/2008 Сб. и Директивой Европейского парламента и Совета Но. 2006/42/ ES.
Они тоже в соответствии с требованиями безопасности и охраны труда и они в согласии с Постановлением Правительства Но. 101 Сб., статьями 7.1 – 7.2, которые регулируют требования по осмотровым канавам.
Когда мы предлагаем решения для реализации осмотровой канавы в согласии с требованиями заказчика, мы особенно подчёркиваем проектирование, конструкцию и техническое оборудование рабочего интерьера.

Техническое описание

РАЗМЕРЫ ОСМОТРОВОЙ КАНАВЫ


Ширина 1,3 м
Высота 1,5 м
Длина 8 м
Расстояние между профилями HEB 140 – U 180­ 850 мм
Грузоподъёмность ­ максимальная нагрузка 10.000 кг
Нагрузка от осей 4 x 2.500 кг
Нагрузка от домкрата для колеска 4 x 1.000 кг
СОСТАВ МАТЕРИАЛА СКЕЛЕТА
Качество материала S 235
Профиль U140
Скелет жесть 3 мм толщина
Общий вес с осевыми ящиками 2.966 кг
(без половых решёток, ширина 990 мм)

Основное оборудование осмотровой канавы

ОБОРУДОВАНИЕ ДЛЯ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА


● Привод свежего воздуха (DN 100) в соответствии с ЧСН 73 6059 – 3.

РАСПРЕДЕЛЕНИЕ СЖАТОГО ВОЗДУХА


● 2 точки подключения + распределение

АКСИАЛЬНАЯ ПРИСТРОЙКА ДЛЯ ДЕТЕКТОРА ЛЮФТА


●Аксиальная пристройка предназначена для хранения технологического оборудования
для наладки геометрии колес. Аксиальная пристройка произведена из листовой
стали и профилей. В аксиальной пристройке осмотровой канавы произведены вводы
для электрической проводки и отвод жидкостей.

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА


• Освещение – 4 штука поворотных ламп
• Розетки – 2 штука 230 в.
• Кабли
• Выключатели – 2 штука
• Проводка
• Ревизия и документация электропроводки
• Электрический распределитель

ОСТАЛЬНОЕ ОБОРУДОВАНИЕ


• Лестница со 7 ступнями, длина 1,5 м – 1 штук (высота одной ступени лестницы 188
• мм)
• Лестница – 1 штук (сторона въезда)
• Половые решётки с канавкой
• Изоляция STYRODUR толщина 20 мм ­ светло­синяя
• Основное и верхнее покрытие (верхняя краска RAL 7035a, верхняя краска „inertol Sika
• poxitar F”- оттенок 9017)


УПАКОВКА


• Деревянные чурбана
• Деревянное покрытие, по которому можно ходить
• Покрытие фольгой


ОСТАЛЬНЫЕ УСЛУГИ


● Подготовка документации ­ чертёзная документация главных составов, технический
отчёт, проект электропроводки, вентиляция, схема точек подключения
● Подготовка догументации строительной подготовленности ­ не надо для разрешения
на строительство
●Сотрудничество с проектантом стройки
● Погрузка осмотровой канавы
● Надзор перед бетонными работами в рамках области до 100 км от г. Тыниште н. О.
(необходимое условие для сохранения гарантии)

Отдельные этапы строительной подготовленности

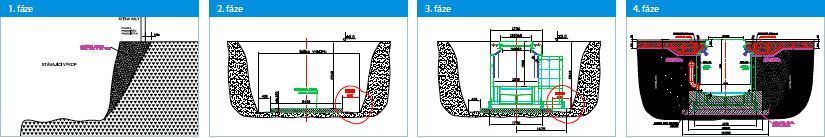

УСТАНОВКА ОСМОТРОВОЙ КАНАВЫ НА ОСНОВНУЮ ПЛИТУ И СХЕМА БЕТОННЫХ РАБОТ

1­ый этап –изготовление ямы
2-ой этап – подготовка основной плиты
3-ий этап – установка осмотровой канавы на основную плиту
4-ый этап – соединение осмотровой канавы с полом сервиса
