ОСМОТРОВАЯ КАНАВА JBR 60

VВсе нами поставляемые осмотровые канавы предназначенные для сервиса и осмотра автомашин аттестованны Машиностроительным испытательным институтом и они в согласии с Постановлением Правительства Но. 176/2008 Сб. и Директивой Европейского парламента и Совета Но. 2006/42/ ES. Они тоже в соответствии с требованиями безопасности и охраны труда и они в согласии с Постановлением Правительства Но. 101 Сб., статьями 7.1 – 7.2, которые регулируют требования по осмотровым канавам.
Когда мы предлагаем решения для реализации осмотровой канавы в согласии с требованиями заказчика, мы особенно подчёркиваем проектирование, конструкцию и техническое оборудование рабочего интерьера.
Размер оборудования осмотровой канавы всегда подготовляется согласно специфическим требованиям сервиса заказчика.

Техническое описание

РАЗМЕРЫ ОСМОТРОВОЙ КАНАВЫ

Ширина 1,4 – 1,5 м
Высота 1,5 м
Длина 7 – 40 м
Расстояние между профилями HEB 140 – U 180­ 940 мм
Грузоподъёмность ­ максимальная нагрузка 30.000 кг
Нагрузка от осей 6 x 5.000 кг
Нагрузка от домкрата для колеска 4 x 4.000 кг
СОСТАВ МАТЕРИАЛА СКЕЛЕТА
Качество материала S 235
Профиль HEB 140 ­ U 180
Скелет жесть 4 мм толщина
Общий вес с осевыми ящиками 3.400 – 19.500 кг
(без половых решёток, ширина 990 мм)

Основное оборудование осмотровой канавы

ОБОРУДОВАНИЕ ДЛЯ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

● Привод свежего воздуха (DN 100) в соответствии с ЧСН 73 6059 – 3.
РАСПРЕДЕЛЕНИЕ СЖАТОГО ВОЗДУХА
● 2 – 8 точек подключения + распределение
ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА
• Освещение – 4 – 18 штуков поворотных ламп
• Розетки – 2 – 8 штуков 230 в.
• Кабли
• Выключатели – 2 штука
• Проводка
• Ревизия и документация электропроводки
• Электрический распределитель
• Грязевой насос для отвода грязи из осмотровой канавы.

ОСТАЛЬНОЕ ОБОРУДОВАНИЕ

• Лестница со 7 ступнями, длина 1,5 м – 1 штук (высота одной ступени лестницы 188
• мм)
• Лестница – 1 штук (сторона въезда)
• Половые решётки с канавкой
• Изоляция STYRODUR толщина 20 мм ­ светло­синяя
• Основное и верхнее покрытие (верхняя краска RAL 7035a, верхняя краска „inertol Sika
• poxitar F”- оттенок 9017)

УПАКОВКА

• Деревянные чурбана
• Деревянное покрытие, по которому можно ходить
• Покрытие фольгой

ОСТАЛЬНЫЕ УСЛУГИ

• Подготовка документации ­ чертёжная документация главных составов, технический
• отчёт, проект электропроводки, вентиляция, схема точек подключения
• Подготовка догументации строительной подготовленности ­ не надо для разрешения
• на строительство
• Сотрудничество с проектантом стройки
• Погрузка осмотровой канавы
• Надзор перед бетонными работами (необходимое условие для сохранения гарантии)
• Консультирование при выборе диагностической технологии

Добавочное оборудование осмотровой канавы с доплатой

ТОРМОЗНАЯ ПРИСТРОЙКА ДЛЯ ЦИЛИНДРИЧЕСКОГО СТЕНДА ИСПЫТАНИЯ ТОРМОЗОВ

• Тормозная пристройка предназначена для хранения технологии для наладки стенда испытания тормозов. Она произведена из листовой стали и профилей. Цилиндрический стенд испытания тормозов назначен для измерения:
• Тормозной силы налево / направо
• Сопротивления качению налево / направо
• Степени овальности
• Действенности передней / задней оси
• Общей действенности тормозов автомашины
• Действенности стояночното тормоза


АКСИАЛЬНАЯ ПРИСТРОЙКА ДЛЯ ДЕТЕКТОРА ЛЮФТА

Аксиальная пристройка предназначена для хранения технологического оборудования
для наладки геометрии колес. Аксиальная пристройка произведена из листовой
стали и профилей. В аксиальной пристройке осмотровой канавы произведены вводы
для электрической проводки и отвод жидкостей.

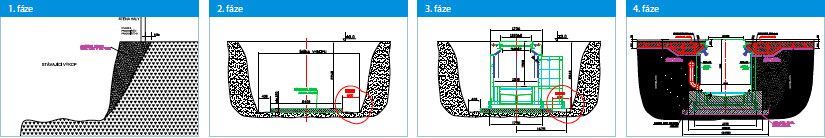

Отдельные этапы строительной подготовленности

1­ый этап –изготовление ямы
2-ой этап – подготовка основной плиты
3-ий этап – установка осмотровой канавы на основную плиту
4-ый этап – соединение осмотровой канавы с полом сервиса
